Différents Générateurs

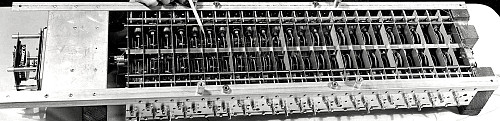

Les différents générateurs à roues phoniques:






Générateur à 91 roues phoniques :

La liste des orgues Hammond aux numéros de séries suivant ont été produits à partir du milieu des années 1930 jusqu’au début des années 1940 et auront donc un générateur complet de 91 roues phoniques :

    Modèle A: # 1 - # 2676

    Modèle B: # 4000 - # 10549

    Modèle C: # 1 - # 1247

    Modèle D: # 1 - # 3143

    Modèle E: # 8000 - # 8663

Aeolian player: # 9000 - # 9209



 Les générateurs de 91 roues phoniques se composent de :



    12 roues phoniques de 2 dents

    12 roues phoniques de 4 dents

    12 roues phoniques de 8 dents

    12 roues phoniques de 16 dents

    12 roues phoniques de 32 dents

    12 roues phoniques de 64 dents

    12 roues phoniques de 128 dents

     7 roues phoniques de 192 dents

     5 roues phoniques vierges (aucune bobine magnétique)



Générateur à 82 roues phoniques:

Les modèles d’orgues Hammond aux numéros de séries suivant ont été produits au cours de la Seconde Guerre mondiale et ont un générateur réduit de 82 roues phoniques :



    Modèle A: # 2677 - # 2711

    Modèle B: # 10550 - # 17074

    Modèle C: # 1248 - # 17074

    Modèle D: # 3144 - # 17074

    Modèle E: # 8664 - # 8739

    Modèle G: # 4101 - # 7349

    Aeolian player: # 9210 – fin de production



 Les générateurs de 82 roues phoniques se composent de:



     9 roues phoniques vierges (aucune bobine magnétique)

     3 roues phoniques de 2 dents

    12 roues phoniques de 4 dents

    12 roues phoniques de 8 dents

    12 roues phoniques de 16 dents

    12 roues phoniques de 32 dents

    12 roues phoniques de 64 dents

    12 roues phoniques de 128 dents

     7 roues phoniques de 192 dents

     5 roues phoniques vierges (aucune bobine magnétique)



Ce changement technique avait pour but de réduire le coût de fabrication des orgues Hammond aux cours de la seconde guerre mondiale. Il ne faudra pas négliger que cette modification technique aura une influence sur la qualité sonore des orgues de cette production.



Générateur avec 91 roues phoniques dite « complexe » :

Les orgues Hammond suivants ont été produites à partir du milieu des années 1940 jusqu’au début des années 1950 et ont un générateur de 91 roues phoniques:



    Modèle BV: # 17075 - # 29737

    Modèle CV: # 17075 - # 30287

    Modèle RT: # 1001 - # 1201

    Modèle B2: # 35000 - # 40303

    Modèle C2: # 35001 - # 40459

    Modèle RT2 # 1300 - # 2150



Après la fin de la seconde guerre mondiale, Hammond reviendra vers la fabrication des orgues Hammond avec un générateur de 91 roues phoniques. Des changements ont été opérés au niveau du générateur avec des roues dîte « complexe » à l’octave la plus basse qui fournit des harmoniques impaires supplémentaires pour la fondamentale, cette effet aura pour but d’améliorer la sonorité des basses du pédalier au niveau de la tirette « 16 ».






Peu de temps avant l'introduction de la série C3/B3/RT3 etc, Hammond à redessiné le générateur de roues phoniques pour le rendre légèrement plus étroit. Ces nouveaux générateurs ne peuvent donc pas être utilisés pour remplacer le générateur de 91 roues phoniques que j’ai décrit ci-dessus en raison de différences dans les bornes de sortie. Les modèles suivants ont un générateur de 91 roues phoniques dans un caisson bien plus étroit (à noter que tous les B3 sont montés avec le nouveau générateur plus étroit):

Modèle B2 du: # 40304 – à la fin de production du B3

Modèle C2: # 40460 - à la fin de production du C3

Modèle RT2 # 2151 - à la fin de la production du RT3



Il existe un second générateur appellé générateur de CHORUS qui comprend 48 roues phoniques qui sera abordé dans une autre page. Ce générateur n'était monté que dans les premières consoles de type BC, D, E, C... Mais il fut abandonné à cause de son coup de fabrication au profit du fameux vibrato-chorus par scanner, bien moins coûteux à produire.
