Les Presets

Les Presets:

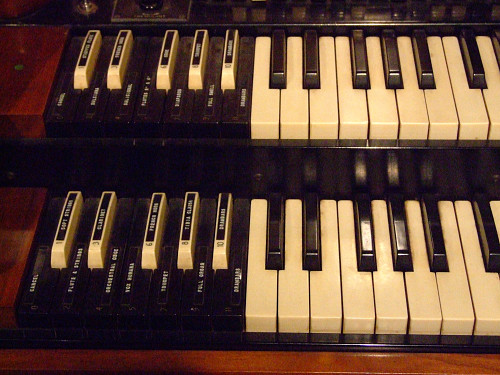

Si, vous possédez un orgue Hammond  à roues phoniques de type A100, C3, B3 ou RT3, CV, C2, BC etc... vous trouverez sur le côté gauche de vos deux claviers une octave de notes aux couleurs inversées. Ces notes, de droite à gauche, vont du Si au Do. Pour les deux claviers,les notes Si et Sib correspondent à des réglages que vous effectuez à partir des tirettes (donc non configurables "en fixe" ).  Cet octave ne joue pas de notes, quand une note est appuyée, elle reste enfoncée. Le rôle de ces notes est de rendre actif la sélection d'un jeu de tirettes.

Chaque fois qu'une note est enfoncée, elle relâche celle qui était précédemment enclenchée. Une fois le jeu de tirettes choisi, ce sont les tirettes harmoniques correspondant au clavier qui affinent et déterminent le timbre. Quatre jeux de neuf tirettes sont présents sur l'orgue. Ils sont modifiables en temps réel (programmables par avance également… pratique pour le jeu live !). Chaque tirette correspond à une harmonique. Le principe de l'orgue hammond est donc basé sur des additions d'harmoniques, un peu comme la synthèse additive. Toutefois, cela reste un procédé bien simpliste comparé à l'élaboration de certains timbres en synthèse (FM, par exemple).

Dans l'octave en couleurs inversée, les Si et Si bémol sont utilisés pour choisir quel jeu de drawbars est actif et les autres touches, de Ré bémol à La, permettent de sélectionner des jeux dits "préparés" plutôt que d'utiliser les tirettes. Reste le Do de gauche, qui neutralise les autres touches, rendant le clavier muet. Les jeux dits "préparés" agissent comme les mémoires  sur un synthétiseur. Ils sont programmables  en ouvrant l'arrière de l'orgue, grâce à une combinaison de fils de couleurs différentes, qui agissent directement sur le volume de chaque tirette en fonction des branchements employés.

En usine, tous ces présets, hormis le DO qui est la clef de libération, sont configuré avec des registrations différentes, c'était des registrations de base souvent utilisé pour la musique classique d'église. Le "Si" et le "Si b" correspondent aux groupes de Drawbars soit pour le clavier inférieur ou supérieur

Les couleurs de câbles correspondent aux tirettes suivantes:

I    Brun: Tirette 16' (sub fondamental)
H  Rouge : Tirette 5'1/3 (sub 3ème harmonique)
G  Orange :  Tirette 8' : (fondamental)
F   Jaune : Tirette 4' : ( 2ème harmonique)
E   Vert : Tirette 2' 2/3 : (3ème harmonique)
D   Bleu : Tirette 2': (4ème harmonique)
C   Violet : Tirette 1'3/5  (5ème harmonique)
B   Gris :  Tirette 1'1/3 ( 6ème harmonique)
A   Blanc : Tirette 1'  (8ème harmonique)



Vous disposez donc de 9 presets configurables en dévissant et en installant le câblage autrement pour le clavier supérieur et idem au clavier inférieur.

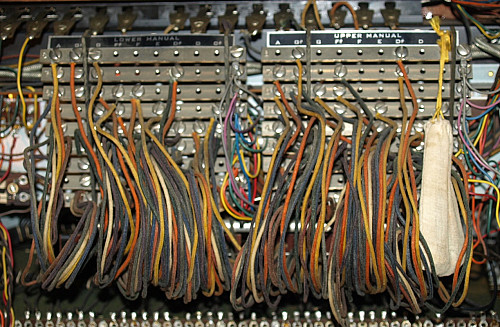

Voici le système se trouvant sous les touches des Presets:
